رادیوگرافی پرتابل Ai Ray برند وودپیکر Woodpecker (DTE)

رادیوگرافی پرتابل Ai Ray برند وودپیکر Woodpecker (DTE) یکی از جدیدترین و اقتصادی ترین تجهیزات تصویربرداری دندان ها می باشد. در اینجا به معرفی رادیوگرافی پرتابل ای آی ری می پردازیم. توضیحاتی در مورد نحوه عملکرد و ویژگی های این وسیله ارائه میدهیم با ما همراه باشید.

معرفی رادیوگرافی پرتابل Ai Ray برند وودپکر Woodpecker (DTE)

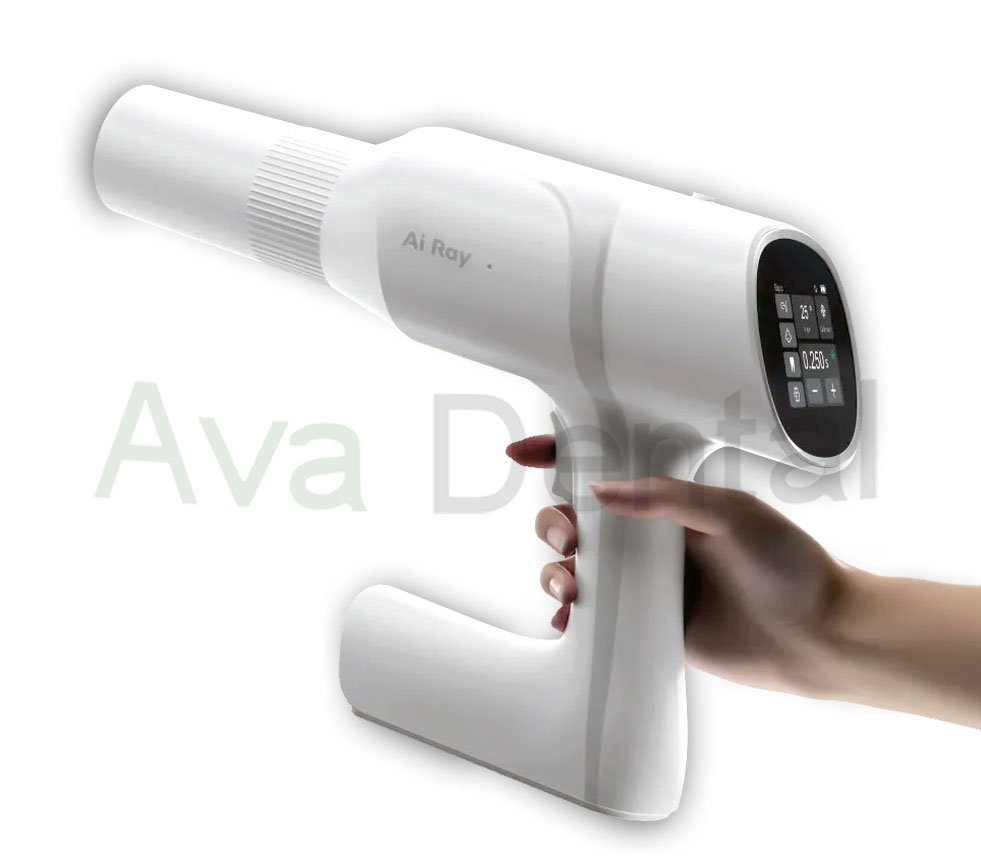

این رادیوگرافی پرتابل یک دستگاه اشعه ایکس برای تصویربرداری از دندان ها می باشد. ویژگی های مهمی که در ابتدا می توانیم به آن بپردازیم به ترتیب: کوچک و قابل حمل بودن. رابط کاربری با کیفیت بالا و راحتی در استفاده. راندمان کاری بالا. ایمنی بالا به علت پایین بودن دوز اشعه مضر و کاربری آسان. در ادامه مشخصات بیشتری در این مورد به شما ارائه می دهیم.

جدول شاخص های کلیدی رادیوگرافی پرتابل وودپکر Ai Ray

1. ورودی برق 100-240 ولت 60 هرتز 1.5 آمپر.
2. منبع تغذیه 10 DC.
3. تکنولوژی تابش اشعه ایکس.
4. حداکثر قدرت 0.21 کیلو وات.
5. خروجی ولتاژ لوله رادیوگرافی پرتابل وودپکر Ai-Ray در 70 کیلو ولت ثابت است.
6. جریان خروجی لوله در 3 میلی آمپر ثابت است.
7. زمان بارگذاری نوردهی بین 0.02 تا 2 ثانیه قابل تنظیم است.
8. مدل لوله اشعه ایکس  045- D.
9. نقطه کانونی  0.4 میلی متر.
10. زاویه هدف 12.5 درجه.
11. فیلتراسیون کل 1.5mmAl/70 کیلو ولت.
12. فیلتراسیون اضافی 0.5 میلی متر آلی / 70 کیلو ولت.
13. فاصله از فوکوس تا پوست 20 سانتی متر.
14. میدان تابش خروجی Φ6cm±0.6cm.
15. ابعاد دستگاه 114 میلی متر در 363.8 میلی متر در 245.6 میلی متر.
16. وزن 2.4 کیلوگرم.
17. باتری 10.8 ولت 2450 تا 2500 میلی آمپر ساعت.

مشخصات محیط مورد استفاده: دمای محیط برای استفاده از رادیوگرافی پرتابل Ai Ray برند وودپکر Woodpecker (DTE) می بایست بین 10 درجه سانتی گراد تا 40 درجه سانتی گراد باشد. رطوبت نسبی 30% تا 75 % و فشار اتمسفر 106KPA تا 70KPA. شرایط محیط نگهداری: دما بین 20 درجه سانتی گراد تا 55 درجه. رطوبت بین 10% تا 93%. فشار اتمسفر 106KPA تا 70KPA.

عملکرد کنترل پنل رادیوگرافی پرتابل وودپکر Ai Ray

در ادامه جدولی از مشخصات آیکون های روی صفحه نمایش رادیوگرافی پرتابل Ai Ray برند وودپکر را برای شما آماده کرده ایم. برای استفاده از دستگاه باید با تمامی این نشان ها آشنا باشید.

1		انتخاب تجهیزات تصویر برداری داخل دهانی
2		انتخاب بدن انسان کودک و بزرگسال
3		انتخاب نوع دندان برای تصویربرداری
4		اتصال دکمه نگهدارنده ی دستی تصویربرداری
5		نمایش درصد باتری
6		تنظیمات دستگاه
7		زاویه عکسبرداری
8		مدت زمان قرارگیری در معرض اشعه ایکس
9		نشانگر وضعیت قرار گرفتن در معرض اشعه ایکس
10		تنظیم دستی زمان قرارگیری در اشعه ایکس

دستورالعمل استفاده از رادیوگرافی پرتابل وودپکر Ai Ray

اپراتور مربوطه ملزم به رعایت مقررات عملیاتی استفاده از دستگاه و مقررات بخش پزشکی می باشد. قبل از شروع به کار باتری و تجهیزات گرافی AiRay را چک کنید. با زدن سوئیچ برق صفحه نمایش دستگاه به همراه صدای بوق روشن می شود و آماده به کار است. بر روی نمایشگر بدن انسان و موقعیت دندان و حالت تجهیزات را مشخص کنید. دستگاه به صورت پیش فرض زمان عکسبرداری را مشخص کرده است اما در صورت نیاز می توانید زمان آن را به طور دلخواه تغییر دهید. موقعیت رادیوگرافی پرتابل Ai Ray برند وودپیکر Woodpecker (DTE) را با توجه به نوع تصویربرداری مشخص کنید. پس از اطمینان پیدا کردن از موقعیت درست تمامی تجهیزات سوئیچ تصویربرداری رادیوگرافی را تا زمان اتمام کار فشار دهید. توجه داشته باشید که پس از اتمام تصویربرداری دستگاه با صدای بوق مشخص می کند که تصویربرداری به اتمام رسیده است. پس از اتمام نیز تمامی تجهیزات داخل دهانی را خارج کنید. برای تصویربرداری از هر دندان زاویه و نوع شیب متفاوت می باشد که در ادامه جدول این مشخصه ها را برای شما درج کرده ایم. لطفا با توجه به این جدول تصویربرداری خود را انجام دهید.

موقعیت دندان	جهت شیب اشعه ایکس	زاویه شیب
موقعیت دندان فک بالا	شیب به پایین	+42°
موقعیت تک سگ فک بالا	شیب به پایین	+45°
دوکابین فک بالا و دندان مولر اول	شیب به پایین	+30°
مولر دوم و سوم فک بالا	شیب به پایین	+28°
موقعیت ثنایای فک پایین	شیب بالا	-15°
موقعیت تک سگ فک پایین	شیب بالا	-18 درجه تا -20 درجه
دوتایی فک پایین و دندان مولر اول	شیب بالا	-10°
مولر دوم و سوم فک پایین	شیب بالا	-5°



عملکرد نرم افزار رادیوگرافی پرتابل Ai Ray برند وودپیکر

انتخاب زمان نوردهی در این دستگاه به صورت خودکار می باشد و بر روی صفحه قابل دیدن است. البته اپراتور می تواند این زمان را تغییر دهد. بر روی نماد تجهیزات در صفحه نمایشگر کلیک کنید تا بتوانید نوع تصویر برداری را انتخاب کنید. پس از انتخاب نوع تجهیزات و نوع تصویربرداری روی نماد انتخاب بدن انسان کلیک کرد و بین حالت بدن کودک و بزرگسال انتخاب کنید. آیکون بعدی در رادیوگرافی پرتابل وودپکر Ai Ray انتخاب نوع دندان می باشد. پس از فشار دادن این دکمه نوع دندانی که میخواهید تصویربرداری کنید را انتخاب کنید. آیکون تنظیمات کلی برای تنظیم زبان می باشد که بین زبان چینی و انگلیسی قابل تغییر است. دستگاه به صورت پیش فرض بر روی انگلیسی تنظیم شده است. دکمه های مثبت و منفی برای تنظیم دستی زمان نوردهی می باشد اگر زمان نوردهی بین 0.04 تا 1 ثانیه به صورت دستی قابل تنظیم میباشد. نمادهای نوردهی روی صفحه نمایش مشخص شده است و به شرح جدول زیر می باشد.

نماد نوردهی	توضیح
	آماده نیست
	در معرض دید
	آماده

توضیحاتی در مورد شارژ و نگهداری از رادیوگرافی پرتابل Ai Ray برند وودپیکر

برای شارژ دستگاه فقط از آداپتور خود رادیوگرافی Ai Ray که در جعبه وجود دارد استفاده کنید. مدت زمان کلی شارژ دستگاه صفر تا صد 4 ساعت می باشد. درصد شارژ دستگاه بر روی صفحه نمایش قابل دید است. زمانی که میخواهید مدت زمان زیادی از رادیوگرافی پرتابل وودپکر Ai Ray استفاده نکنید باتری را از روی تجهیزات جداکنید. شارژ باتری را همیشه بالای 20% نگه دارید. از قرار دادن باتری و دستگاه در معرض دمای بالا یا آتش خودداری کنید. اگر عمر باتری رادیوگرافی پرتابل ای آی ری نیازهای دستگاه را برآورده نمیکند لطفا با خدمات پس ازفروش تماس گرفته و اقدام به تعویض باتری کنید. از رادیوگرافی پرتابل AI Ray در مکانی که گاز بیهوشی و اکسیژن خالص و یا اکسید نیتروژن وجود دارد استفاده نکنید. در زمان استفاده از تمامی تجهیزات حفاظتی مورد نیاز برای تصویربرداری با دستگاه استفاده کنید. رادیوگرافی پرتابل وودپکر ای آی ری دارای استاندارد IEC 60601-1  می باشد. فقط از تجهیزات جانبی که مطابق با IEC 60950-1 می باشد برای اتصال به دستگاه استفاده کنید. قبل از استفاده از تجهیزات رادیوگرافی پرتابل وودپکر Ai Ray باید آن را پاکسازی کنید. حتما قبل از انجام پروسه پاکسازی دستگاه را از برق بکشید. بدنه دستگاه و هد باید با پارچه نرم آغشته به اتانول 70% پاکسازی کنید. مراقب باشید که این مواد وارد دستگاه نشود و پس از اتمام پاکسازی با یک پارچه نرم و دستگاه را خشک کنید. لطفا از حلال های آلی برای پاکسازی استفاده نکنید. مواد شوینده و یا اتانول را مستقیم بر روی دستگاه نریزید.

عیب یابی رادیوگرافی پرتابل Ai Ray برند وودپیکر

اگر در استفاده از دستگاه به خطایی برخورد کردید این خطاها به صورت متن بر روی صفحه نمایش قابل مشاهده میباشد که در جدول زیر راه حل هرکدام را به شما توضیح داده ایم. اگر مشکل را نتوانستید حل کنید لطفا با خدمات پس از فروش دستگاه تماس بگیرید

تصویر خطا	دلیل	راه حل رفع مشکل
	عملکرد ضعیف دکمه نوردهی	دکمه نوردهی را یک بار فشار دهید و پس از ناپدید شدن هشدار می توانید از دستگاه استفاده کنید
	دمای تجهیزات خیلی بالا است	تجهیزات به صورت خودکار قبل از استفاده مجدد خنک می شوند لطفا منتظر بمانید
	ولتاژ تجهیزات خیلی زیاد است	دستگاه را مجددا راه اندازی کنید، اگر عیب همچنان وجود دارد، لطفا با خدمات پس از فروش تماس بگیرید

مشخصات و ویژگی های تیوب رادیوگرافی پرتابل AiRay برند وودپیکر

1. فرکانس موج سینوسی 20-0 کیلوهرتز.
2. ورودی آند اسمی 585 وات در 1 ثانیه.
3. ظرفیت حرارتی آند 4300 J.
4. حداکثر اتلاف حرارت آند 100 وات.

نگهداری و حمل و نقل رادیوگرافی پرتابل وودپکر ای آی ری airay

از رادیوگرافی پرتابل وودپکر Ai-Ray باید در مکانی خنک و خشک با تهویه مناسب استفاده و نگهداری کرد. اگر مدت زمانی که از دستگاه استفاده نمیکنید طولانی است رادیوگرافی را خاموش کرده و اگر متصل به برق می باشد آن را قطع کنید. رطوبت نسبی محیط نگهداری و استفاده بین 10% تا 90% می باشد و فشار اتمسفر نیز بین 70kPa تا  106kPa  همچنین دما بین 20 °C ~ + 55 °C می باشد. از شوک و فشار به دستگاه خود داری کنید. نباید این دستگاه در معرض نور خورشید و پاشش مواد مایع قرار بگیرد.

آموزش کار با رادیوگرافی وودپیکر مدل airay

گارانتی و خدمات رادیوگرافی پرتابل وودپیکر DTE

رادیوگرافی پرتابل وودپکر Ai Ray شامل 1 سال گارانتی تعویض و 10 سال خدمات پس از فروش می باشد. شما عزیزان می توانید رادیوگرافی پرتابل Ai-Ray برند وودپیکر Woodpecker (DTE) را از طریق سایت آوادنتال و یا شماره تماس 09124820106 و یا 02165022059 تماس حاصل نموده ، محصول موردنظر خود را سفارش داده و در کوتاه ترین زمان آن را دریافت نمایید.
